انواع قالب بتنی (قالب سیمانی): راهنمای انتخاب، خرید و نگهداری
آبان 12, 1405
تحریریه ماشین‌سازی طراحان
پاسخ کوتاه

قالب بتنی سه خانوادهٔ جدا دارد: شابلون پلاستیکی و لاستیکی برای سنگفرش و گلدانِ دستی در تیراژ کم، قالب‌بندی (فرمورک) برای بتن‌ریزی درجای دیوار و ستون، و قالب فولادی سخت‌کاری‌شده برای دستگاه بلوک‌زن، جدول‌زن و کفپوش‌زن. برای تولید مستمر و فروش قطعه، قالب فولادی‌ای لازم است که برای مدل دستگاه شما ساخته شده باشد.

قالب بتنی (که در بازار به آن «قالب سیمانی» هم می‌گویند) ابزاری است که شکل، ابعاد و کیفیت سطح یک قطعهٔ بتنی مثل بلوک، جدول، کفپوش یا آبرو را تعیین می‌کند. قالب‌های صنعتی معمولاً فولادی‌اند و روی دستگاه پرس و ویبره نصب می‌شوند؛ قالب‌های پلاستیکی و پلیمری بیشتر برای قطعات تزئینی و تولید روی میز ویبره به کار می‌روند. انتخاب درست قالب یعنی قالبی که با محصول، دستگاه و تیراژ شما هماهنگ باشد، نه صرفاً ارزان‌ترین گزینه.

اگر کارگاه قطعات بتنی دارید یا تازه می‌خواهید راه بیندازید، دیر یا زود با سؤال قالب روبه‌رو می‌شوید: برای دستگاه فعلی چه قالبی می‌شود سفارش داد؟ قالب یک‌تکه بهتر است یا جوشی؟ قالب کی باید عوض شود؟ در ادامه همین سؤال‌ها را با تکیه بر تجربهٔ ساخت انواع قالب سیمانی در ماشین‌سازی طراحان جواب می‌دهیم.

«قالب بتنی» یا «قالب سیمانی»؛ منظور کدام قالب است؟

در بازار ایران سه ابزار کاملاً متفاوت با یک اسم خرید و فروش می‌شوند و بخش بزرگی از خریدهای اشتباه از همین‌جا شروع می‌شود. کسی که برای حیاط خانه‌اش سنگفرش می‌خواهد، پیمانکاری که دیوار بتنی درجا می‌ریزد و کارگاهی که روزانه بلوک و جدول می‌فروشد، هر سه ممکن است بگویند «قالب بتن می‌خواهم». پیش از مقایسهٔ قیمت، روشن کنید کدام‌یک را لازم دارید.

۱. شابلون پلاستیکی و لاستیکی (قالب دستی)

قالب‌های سبک پلاستیکی، پلیمری یا لاستیکی که با دست پر می‌شوند و بیشتر برای سنگفرش و کفپوش طرح‌دار، موزاییک حیاط، گلدان و قطعات تزئینی به کار می‌روند. بتن روان‌تر داخلشان ریخته می‌شود، با ضربه یا روی میز ویبره هوایش گرفته می‌شود و قطعه تا گیرش اولیه داخل قالب می‌ماند. مزیتش سرمایهٔ کم، تنوع طرح و سطح صاف و براق قطعه است؛ محدودیتش این است که هر قالب در هر نوبت فقط یک قطعه می‌دهد، کار پر کردن، جابه‌جایی و جدا کردن قطعه همه دستی است و تیراژ روزانه با تعداد قالب‌ها و تعداد کارگرها بالا می‌رود، نه با سرعت دستگاه.

۲. قالب‌بندی بتن‌ریزی (فرمورک)

قالب فلزی یا چوبی دیوار، ستون، دال و فونداسیون که در کارگاه ساختمانی دور آرماتور بسته می‌شود تا بتن درجا ریخته شود. این قالب قطعه تولید نمی‌کند؛ بخشی از اسکلت سازه را در محل شکل می‌دهد و بعد از گیرش باز می‌شود. قالب‌بندی ساختمان موضوع محصولات طراحان و این راهنما نیست؛ اگر «قالب فلزی بتن‌ریزی» می‌خواهید، باید سراغ تولیدکنندگان فرمورک بروید.

۳. قالب فولادی دستگاهی

قالب فولادی که روی دستگاه بلوک زنی، جدول‌زن یا کفپوش‌زن بسته می‌شود و با پرس و ویبره، بتن کم‌آب را در یک سیکل کوتاه به قطعه‌ای تبدیل می‌کند که بلافاصله از قالب خارج می‌شود. قالب بلوک سیمانی، قالب جدول بتنی و قالب کفپوش فولادی از این خانواده‌اند. چون قطعه داخل قالب نمی‌ماند، یک قالب در طول شیفت بارها و بارها پر و خالی می‌شود و به همین دلیل دیواره‌ها و هسته‌هایش باید سخت‌کاری شوند و با صفحهٔ نشیمن، محل ویبره و پرس همان دستگاه جور باشند. تخصص طراحان دقیقاً همین خانواده است: قالب را برای دستگاه مشخص طراحی و می‌سازیم، چه دستگاه خودمان باشد چه برند دیگر.

کدام قالب برای کدام کار؟ جدول تصمیم

جدول زیر بر اساس نوع کار، حجم تولید، نیروی کار و کیفیت سطحی که لازم دارید، خانوادهٔ درست قالب را نشان می‌دهد. اعداد عمداً نیامده‌اند؛ مرز تصمیم در هر کارگاه به قیمت مصالح، دستمزد و بازار فروش محلی بستگی دارد.

کار شماحجم تولیدقالب مناسبنیروی کارسطح و کیفیت قطعه
سنگفرش یا موزاییک حیاط و ویلا برای مصرف خودتانکم و یک‌بارهشابلون پلاستیکی یا لاستیکیدستی؛ یک یا دو نفرسطح صاف و طرح‌دار؛ ضخامت و یکنواختی به دقت کارگر بستگی دارد
گلدان، نیمکت و قطعات تزئینیکم تا متوسط، طرح‌های متنوعقالب پلیمری یا فایبرگلاس روی میز ویبره؛ فلاورباکس شهری با قالب فولادیزیاد به‌ازای هر قطعهنما مهم‌ترین معیار است
کفپوش طرح‌دار برای فروش محلیمتوسطقالب پلیمری روی میز ویبرهزیاد؛ تیراژ با تعداد قالب بالا می‌رودسطح خوب؛ نیاز به جای کافی برای عمل‌آوری قالب‌ها
کفپوش پیاده‌رو و محوطه برای پروژه یا شهرداریزیاد و پیوستهقالب کفپوش فولادی روی کفپوش‌زن ثابتکم به‌ازای هر متر مربعضخامت و ابعاد یکنواخت در کل محموله
بلوک دیواری، تیغه‌ای و سقفیمتوسط تا زیادقالب بلوک فولادی روی بلوک‌زن دستی، سیار یا ثابتاز دستی تا اتوماتیک، بسته به دستگاهارتفاع و وزن یکنواخت، مهم برای بنّا و خریدار
جدول خیابانی و باغچه‌ایمتوسط تا زیادقالب جدول فولادی روی جدول‌زن ثابت یا سیارکم تا متوسطلبهٔ پخ‌دار و خط مستقیم در اجرا
آبرو، کانیو و باکس کالورتپروژه‌ایقالب فولادی سفارشی؛ پیش‌ساخته یا درجامتوسطدقت مقطع و آب‌بندی اتصال
دیوار، ستون یا دال بتن‌ریزی درجا—قالب‌بندی (فرمورک)؛ خارج از محصولات طراحان——

قاعدهٔ سرانگشتی: اگر قطعه را برای فروش مستمر تولید می‌کنید و مشتری شما یکنواختی ابعاد را می‌سنجد (بنّا، پیمانکار، شهرداری)، دیر یا زود به قالب دستگاهی می‌رسید. اگر طرح و نما مهم‌تر از تیراژ است، شابلون و میز ویبره منطقی‌ترند. برای دیدن همهٔ قالب‌های فولادی طراحان و خرید قالب بلوک سیمانی و سایر قالب‌ها، صفحهٔ دستهٔ قالب‌ها را ببینید.

قالب باکس بتنی: فلاورباکس یا باکس کالورت؟

«قالب باکس بتنی» هم دو معنی دارد. گاهی منظور گلدان و بلوک گلدانی (فلاورباکس) برای فضای سبز و دیوار سبز است و گاهی مقطع جعبه‌ای آبرو، یعنی باکس کالورت، که زیر جاده و معبر آب را عبور می‌دهد. اولی کیفیت نما و وزن قابل حمل را در اولویت دارد و دومی مقطع هیدرولیکی، هستهٔ جمع‌شونده و آب‌بندی اتصال را. هر دو را طراحان به‌صورت فولادی و سفارشی می‌سازد و جزئیاتشان در بخش‌های قالب فلاورباکس و قالب آبرو در ادامه آمده است.

قالب بتنی صنعتی چیست و چطور کار می‌کند؟

قالب بتنی در ساده‌ترین تعریف، محفظه‌ای است که بتن تازه داخل آن شکل می‌گیرد. اما در تولید صنعتی قطعات بتنی، قالب فقط یک «ظرف» نیست؛ بخشی از خود دستگاه است. در دستگاه‌های بلوک‌زن، جدول‌زن و کفپوش‌زن، بتن خشک (کم‌آب) داخل قالب ریخته می‌شود، ویبره و پرس آن را متراکم می‌کنند و قطعه بلافاصله از قالب بیرون می‌آید تا روی پالت یا زمین عمل‌آوری شود. یعنی هر قالب در هر شیفت صدها بار زیر فشار، لرزش و سایش مصالح قرار می‌گیرد.

به همین دلیل، قالب دستگاهی از چند بخش اصلی تشکیل می‌شود:

  • بدنه یا جعبهٔ قالب: دیواره‌هایی که شکل بیرونی قطعه را می‌سازند و بیشترین سایش را تحمل می‌کنند.
  • هسته‌ها (کور): در بلوک‌های توخالی، حفره‌ها را ایجاد می‌کنند و تعیین‌کنندهٔ وزن و استحکام بلوک‌اند.
  • کفشک یا صفحهٔ پرس: بخش بالایی که روی بتن فشار می‌آورد و سطح بالای قطعه را شکل می‌دهد.
  • اتصالات و راهنماها: صفحهٔ نشیمن، نقاط اتصال به دستگاه، بوش‌ها و میل‌راهنماها که هم‌راستایی قالب و کفشک را حفظ می‌کنند.

در مقابل، قالب‌های ریختنی (پلاستیکی، پلیمری، لاستیکی یا فایبرگلاس) با بتن روان‌تر پر می‌شوند، روی میز ویبره متراکم می‌شوند و قطعه پس از گیرش اولیه از آن‌ها جدا می‌شود. این روش برای قطعات تزئینی، سنگ مصنوعی و تیراژهای کوچک‌تر رایج است.

انواع قالب بتنی بر اساس محصول

هر قطعهٔ بتنی قالب مخصوص خودش را دارد و جزئیات طراحی هر کدام فرق می‌کند. در طراحان، همهٔ این قالب‌ها بر اساس نقشهٔ قطعه و مدل دستگاه مشتری طراحی می‌شوند. جدول زیر یک نمای کلی می‌دهد و پس از آن هر نوع را جداگانه توضیح می‌دهیم.

نوع قالبمحصولکاربرد رایجدستگاه یا روش تولید
قالب بلوک دیواریبلوک توخالی دو یا سه‌حفره، ساده، نر و مادگی یا نماداردیوار باربر، غیرباربر و تیغهبلوک‌زن دستی، سیار، ثابت هیدرولیکی و اتوماتیک
قالب بلوک تیغه‌ایبلوک سبک با عرض ۷، ۸ یا ۱۰ سانتی‌متردیوارهای داخلی غیرباربر و پارتیشنبلوک‌زن دستی، سیار، ثابت هیدرولیکی و اتوماتیک
قالب بلوک سقفیبلوک پرکنندهٔ سقف با حفره‌های طولی یا ترکیبیسقف تیرچه‌بلوکبلوک‌زن دستی، سیار، ثابت هیدرولیکی و اتوماتیک
قالب جدول بتنیجدول خیابانی، حاشیه‌ای و باغچه‌ای + قطعات گوشه و ابتدا و انتهامعابر، پارک‌ها، محوطه‌هاجدول‌زن سیار (قالب ایستاده) و ثابت (قالب خوابیده)
قالب کفپوش بتنیکفپوش در طرح‌هایی مثل دمبلی، آجری، شش‌ضلعی، نابینایان و چمنیپیاده‌رو، محوطه، پارکینگفولادی برای دستگاه ثابت سری TM؛ پلیمری برای میز ویبره
قالب آبرو بتنیآبرو با مقطع یو، وی، ذوزنقه، نیم‌دایره و باکس کالورتپروژه‌های شهری، صنعتی و راهسازیدستگاه‌های دستی تا اتوماتیک؛ خطوط پیش‌ساخته و بتن‌ریزی درجا
قالب کانیو بتنیکانیو با طول ۵۰ تا ۱۰۰ سانتی‌متر و مقطع نیم‌دایره، ذوزنقه یا مستطیلهدایت آب‌های سطحی کنار خیابان و پارکینگدستگاه‌های دستی، سیار، ثابت هیدرولیکی و اتوماتیک
قالب فلاورباکس بتنیگلدان و بلوک گلدانی شیبفضای سبز، دیوار سبز، پایدارسازی شیبخطوط نیمه‌اتوماتیک و میز ویبره

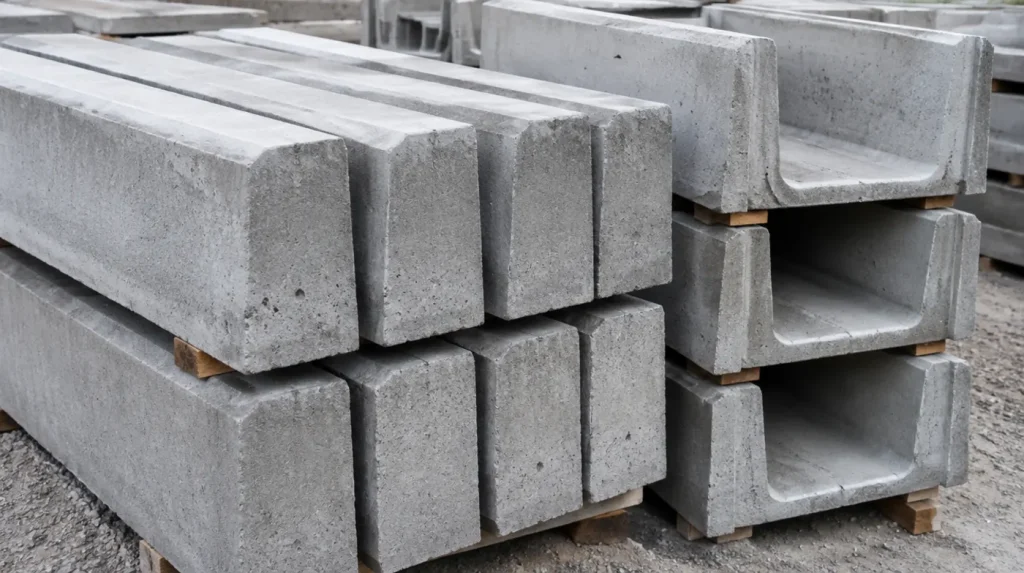

جدول بتنی و کانال‌های آبروی بتنی پیش‌ساخته روی هم در محوطهٔ کارخانه

قالب بلوک دیواری و تیغه‌ای

قالب بلوک سیمانی دیواری برای بلوک‌های دو یا سه‌حفره ساخته می‌شود و لبهٔ آن می‌تواند ساده، نر و مادگی یا نمادار باشد. تعداد خانهٔ قالب هم متغیر است: قالب تکی برای نمونه‌سازی، تیراژ پایین یا ابعاد خاص، و قالب چندخانه برای تولید پرحجم که قیمت تمام‌شدهٔ هر بلوک را پایین می‌آورد.

قالب بلوک تیغه‌ای ظاهراً شبیه قالب دیواری است، اما ساختنش حساس‌تر است. جداره‌های نازک و حفره‌های کشیده باعث می‌شود تابیدگی، لب‌پریدگی و گیرکردن قطعه هنگام خروج، خیلی زودتر خودش را نشان دهد. ابعاد رایج بازار برای این بلوک عرض ۷، ۸ یا ۱۰ سانتی‌متر، طول ۴۰ و ارتفاع ۲۰ سانتی‌متر است، با دو یا سه حفرهٔ طولی.

قالب بلوک سقفی

بلوک سقفی پرکنندهٔ فاصلهٔ تیرچه‌ها در سقف تیرچه‌بلوک است. در قالب بلوک سقفی سه چیز اهمیت دارد: وزن کم قطعه، لبه‌هایی که در حمل و چیدمان خرد نشوند، و سطوح نشیمنی که بلوک را دقیق روی تیرچه بنشانند. به همین خاطر گوشه‌ها به‌صورت موضعی تقویت می‌شوند و حفره‌ها طوری طراحی می‌شوند که هم وزن پایین بیاید و هم بلوک در حمل پایدار بماند.

قالب جدول بتنی

جدول‌ها سنگین‌تر و بلندترند و قالبشان باید ضربه و فشار بتن تازه را در تولید مداوم تحمل کند. قالب جدول بتنی طراحان برای جدول خیابانی، حاشیهٔ راه و باغچه ساخته می‌شود و می‌توان قطعات مکمل مثل گوشه، ابتدا و انتها و اتصال به آبرو را هم برایش سفارش داد. درج لوگو یا فلش جهت نصب روی قطعه هم ممکن است.

یک نکتهٔ مهم: شکل قرارگیری قالب جدول به نوع دستگاه بستگی دارد. در دستگاه‌های ثابت، قالب معمولاً به‌صورت خوابیده طراحی می‌شود و در دستگاه‌های سیار، ایستاده تا پرس و تخلیه سریع‌تر انجام شود. پس قالب جدولِ یک دستگاه سیار را نمی‌توان بی‌تغییر روی دستگاه ثابت گذاشت. اگر هنوز بین ابعاد و انواع جدول مردد هستید، مقالهٔ جدول بتنی چیست کمکتان می‌کند.

قالب جدول بتنی فولادی ساخت ماشین‌سازی طراحان

قالب کفپوش بتنی

قالب کفپوش بتنی (که با نام قالب سنگفرش یا پازل بتنی هم شناخته می‌شود) در دو نوع ساخته می‌شود: فولادی برای دستگاه‌های کفپوش‌زن ثابت سری TM و پلیمری برای تولید با میز ویبره. طرح‌های رایج شامل دمبلی، مربع، نوستالیت، آجری، شش‌ضلعی، حصیری یا موج، چلیپا، ستاره، ساسو، چمنی و کفپوش نابینایان است.

قالب کفپوش فولادی هم دو تیپ دارد. قالب یک‌تکه از یک ورق فولادی کامل ساخته می‌شود و شیارها و حفره‌هایش با دستگاه CNC درمی‌آید؛ دقت ابعادی و عمرش بیشتر است و قیمتش هم بالاتر. قالب چندتکهٔ جوشکاری‌شده ارزان‌تر است، اما دقت و دوام کمتری دارد. برای آشنایی با روش‌های تولید کفپوش، مقالهٔ روش‌های تولید کفپوش و سنگفرش بتنی را ببینید.

قالب کفپوش بتنی فولادی برای دستگاه کفپوش‌زن ساخت طراحان

قالب آبرو و کانیو

آبرو و کانیو هر دو برای هدایت آب‌اند و در قالبشان، دقت مقطع و آب‌بندی اتصال‌ها از همه‌چیز مهم‌تر است. قالب آبرو بتنی در مقاطع یو، وی، ذوزنقه، نیم‌دایره و باکس کالورت ساخته می‌شود؛ قالب باکس کالورت معمولاً هستهٔ داخلی جمع‌شونده دارد تا قطعه هنگام باز کردن گیر نکند. قفل و بست قالب می‌تواند پینی، گوه‌ای یا پیچی باشد و درزهای قالب با نوار لاستیکی یا درزگیر آب‌بندی می‌شوند تا شیرهٔ بتن نشت نکند.

قالب کانیو بتنی برای قطعاتی با طول ۵۰ تا ۱۰۰ سانتی‌متر (قابل سفارشی‌سازی) و مقطع نیم‌دایره، ذوزنقه یا مستطیل ساخته می‌شود. زبانه و کام در دو سر قطعه و شیار محل نوار آب‌بند باعث می‌شود قطعات سربه‌سر و بدون نشتی کنار هم بنشینند.

قالب فلاورباکس و قطعات تزئینی

قالب گلدان‌های بتنی شهری و بلوک‌های گلدانی شیب، کیفیت سطح نما را در اولویت دارد؛ چون این قطعات دیده می‌شوند. قالب فلاورباکس بتنی طراحان بدنهٔ فولادی با سطوح تماس پرداخت‌شده، قفل و بست مکانیکی برای باز و بست سریع، لاینرهای قابل‌تعویض و پین و صفحه‌های راهنما برای هم‌ترازی دارد و در خطوط نیمه‌اتوماتیک و روی میز ویبره استفاده می‌شود. برای شناخت مدل‌ها و روش تولید این محصول، راهنمای فلاور باکس بتنی را بخوانید.

قالب دستگاهی یا قالب دستی و پلاستیکی؟

از سه خانوادهٔ بالا، انتخاب واقعی بیشتر کارگاه‌ها بین قالب فولادی دستگاهی و قالب ریختنی پلاستیکی است. شناخت تفاوت این دو جلوی خرید اشتباه را می‌گیرد.

قالب فولادی دستگاهی روی بلوک‌زن، جدول‌زن یا کفپوش‌زن (دستی، سیار، ثابت یا اتوماتیک) نصب می‌شود. بتن خشک با پرس و ویبره متراکم می‌شود و قطعه بلافاصله از قالب خارج می‌شود. سرعت تولید بالاست و یک قالب در روز صدها تا هزاران قطعه می‌زند، اما قالب باید دقیقاً با مشخصات همان دستگاه (صفحهٔ نشیمن، نقاط اتصال، محل ویبره و پرس) جور باشد.

قالب ریختنی پلاستیکی یا پلیمری با بتن روان‌تر پر می‌شود و روی میز ویبره متراکم می‌شود. قطعه معمولاً تا روز بعد (حدود یک شبانه‌روز و در هوای سرد گاهی بیشتر) داخل قالب می‌ماند تا آن‌قدر سفت شود که بدون آسیب جدا شود و بعد جدا می‌شود. میز ویبره قدیمی‌ترین روش تولید کفپوش و سنگفرش بتنی است و امروز برای تولید انواع سنگ مصنوعی هم استفاده می‌شود. میزهای ویبرهٔ طولی معمولاً در ابعاد ۰٫۵×۳ یا ۰٫۷×۴ متر ساخته می‌شوند. سرمایهٔ اولیهٔ این روش کمتر است، اما برای هر قطعه یک قالب لازم دارید، نیروی کار بیشتری می‌خواهد و تیراژ روزانه به تعداد قالب‌هایتان محدود می‌شود.

جمع‌بندی ساده: اگر تیراژ بالا و قطعهٔ استاندارد (بلوک، جدول، کفپوش) می‌خواهید، قالب فولادی دستگاهی منطقی است. اگر قطعهٔ تزئینی، طرح‌دار یا تیراژ کم دارید، قالب ریختنی روی میز ویبره معمولاً به‌صرفه‌تر است.

شابلون یا دستگاه؛ نقطهٔ گذار کجاست؟

کارگاه‌های کوچک معمولاً با شابلون شروع می‌کنند و سؤال این است که کی باید سراغ دستگاه و قالب فولادی رفت. سه نشانه معمولاً زودتر از حساب‌وکتاب دقیق خودشان را نشان می‌دهند:

  • حجم: چون در روش ریختنی قطعه تا روز بعد در قالب می‌ماند، برای دو برابر کردن تولید روزانه باید تقریباً دو برابر قالب و جای عمل‌آوری داشته باشید. در قالب دستگاهی همان یک قالب در هر سیکل یک پالت یا یک کورس قطعه می‌دهد و تیراژ به سرعت دستگاه بسته است.
  • نیروی کار: پر کردن، ویبره، جابه‌جایی و جدا کردن قطعه در روش دستی همه کار دست است. وقتی بیشترِ هزینهٔ هر قطعه دستمزد شده یا پیدا کردن کارگر ثابت سخت است، دستگاه حتی در مدل دستی یا سیار بار کار را کم می‌کند.
  • یکنواختی و تحویل پروژه: پیمانکار و شهرداری محموله‌ای می‌خواهند که ضخامت و ابعادش از اولین تا آخرین قطعه یکی باشد. در قالب فولادی با پرس و ویبره، ابعاد را قالب و دستگاه تعیین می‌کنند، نه دقت کارگر.

در طرف مقابل، اگر بازار شما طرح‌های متنوع و رنگی با تیراژ کم می‌خواهد یا هنوز فروش ثابتی ندارید، ماندن روی شابلون و میز ویبره منطقی‌تر است؛ بسیاری از کارگاه‌ها هر دو روش را کنار هم نگه می‌دارند: قطعات استاندارد با دستگاه و قطعات تزئینی با قالب ریختنی.

یک دستگاه، چند قالب

یکی از مزیت‌های قالب دستگاهی این است که با تعویض قالب می‌توانید محصول را عوض کنید. مثلاً روی دستگاه بلوک‌زن دستی طراحان با تعویض قالب، بلوک ۱۰، ۱۵ و ۲۰ سانتی‌متری و بلوک‌های سفارشی تولید می‌شود. دستگاه‌های نیمه‌هیدرولیک سیار M.KB و M.KH هم با قالب جدول، جدول ۳۰×۵۰ تولید می‌کنند (۶ عدد در هر پالت)، هرچند برای تولید مستمر و حرفه‌ای جدول، دستگاه جدول‌زن تخصصی توصیه می‌شود.

چرا قالب یک دستگاه به دستگاه دیگر نمی‌خورد؟

«قالب بلوک ۲۰» یک کالای استاندارد نیست که از هر فروشنده‌ای بخرید و روی هر دستگاهی ببندید. تعداد خانه‌ها، ابعاد بیرونی و محل اتصال قالب را اندازهٔ پالت یا قالب‌گیر دستگاه تعیین می‌کند. دو مثال از دستگاه‌های خود طراحان:

  • قالب بلوک ۲۰ سانتی در بلوک‌زن ثابت TM-104 فقط ۴ خانه دارد، چون پالت این دستگاه ۴۶ در ۸۷ سانتی‌متر است (برای بلوک ۱۵ و ۱۰ سانتی به‌ترتیب ۵ و ۷ خانه)؛ همین بلوک در دستگاه سیار M.BD با قالبی ۱۲ خانه در هر کورس زده می‌شود. پس این دو قالب، با وجود محصول یکسان، هیچ قطعهٔ مشترکی ندارند.
  • جدول ۳۰×۵۰ در هر پالت (اعداد حدودی) دستگاه جدول زن ثابت TM-208 سه عدد، در TM-110 و TM-210 شش عدد و در TM-118 و TM-218 هشت عدد است؛ دستگاه سیار M.KC در هر کورس ۶ جدول ۵۰×۵۰ یا ۵۰×۳۰ می‌زند و قالبش ایستاده است، نه خوابیده.

نتیجهٔ عملی: اگر دستگاه دارید، مدل و اندازهٔ پالت یا قالب‌گیرش را هنگام سفارش قالب اعلام کنید؛ اگر دستگاه ندارید، قالب و دستگاه را با هم انتخاب کنید. برای کفپوش، مقایسهٔ مدل‌ها و ظرفیت در صفحهٔ دستگاه کفپوش زن آمده است.

یک قالب بتنی خوب چه ویژگی‌هایی دارد؟

دو قالب با ظاهر یکسان ممکن است عمر و کیفیت خروجی کاملاً متفاوتی داشته باشند. تفاوت در جزئیاتی است که در نگاه اول دیده نمی‌شوند. این نکته‌ها را هنگام خرید بپرسید:

جنس فولاد و سخت‌کاری

در قالب جدول، بدنه معمولاً از فولاد ST37 ساخته می‌شود، اما سطوح داخلی را می‌توان با ورق‌های مقاوم به سایش مثل CK45 یا Hardox ساخت تا عمر قالب بیشتر شود. در قالب‌های بلوک، سقفی و کانیو، نواحی پرسایش و پرتنش عملیات حرارتی موضعی می‌شوند. در قالب کفپوش هم امکان عملیات حرارتی یا آبکاری ویژه برای افزایش عمر وجود دارد. قاعدهٔ کلی: هرجا مصالح بیشتر می‌ساید، فولاد باید سخت‌تر باشد.

روش برش و ماشین‌کاری

در قالب‌های طراحان، قطعات عملکردی با برش لیزر ساخته می‌شوند و نواحی حساس با فرزکاری و تراشکاری CNC پرداخت می‌شوند. برای اجزای عملکردی، برش با هوابرش توصیه نمی‌شود؛ لبه‌های ناصاف هوابرش هم دقت ابعادی را کم می‌کند و هم باعث گیرکردن قطعه هنگام خروج می‌شود.

جوشکاری با کنترل اعوجاج

حرارت جوش می‌تواند ورق را تاب بدهد و قالبی که روی میز صاف به نظر می‌رسد، در عمل بلوک‌های کج تحویل دهد. جوشکاری کنترل‌شده روی فیکسچر و تست مونتاژ پس از ساخت، جلوی این مشکل را می‌گیرد.

قطعات سایشی قابل‌تعویض

قالبی که بشود بوش‌هایش را عوض کرد یا لاینرش را تعویض کرد، عمر اقتصادی بیشتری دارد؛ چون به‌جای تعویض کل قالب، فقط قطعهٔ فرسوده عوض می‌شود. بوش و راهنمای گریس‌خور هم حرکت کفشک را نرم و بی‌لقی نگه می‌دارد. برای نمونه، قالب بلوک تیغه‌ای طراحان قابلیت تعمیر، تعویض بوش و بازسازی دارد.

سازگاری با مدل دستگاه؛ پیش از ساخت چه چیزهایی تطبیق داده می‌شود؟

بیشتر مشکلاتی که بعد از نصب قالب پیش می‌آید (لرزش نامتعادل، گیر کردن قطعه، خوردن کفشک به دیواره) از تطبیق‌ندادن قالب با دستگاه است، نه از جنس فولاد. پیش از ساخت این موارد باید با دستگاه شما یکی شوند:

  • صفحهٔ نشیمن و نقاط اتصال: فاصلهٔ پیچ‌ها و محل بست قالب روی شاسی دستگاه.
  • محل ویبره و پرس: نیروی ویبره باید یکنواخت به همهٔ خانه‌ها برسد؛ در غیر این صورت خانه‌های کناری قطعهٔ کم‌تراکم‌تری می‌دهند.
  • اندازهٔ پالت یا قالب‌گیر: تعداد خانه و ابعاد بیرونی قالب را تعیین می‌کند.
  • کورس و ارتفاع مجاز: هر دستگاه سقفی برای ارتفاع قطعه دارد؛ مثلاً در جدول‌زن سیار M.KC ارتفاع جدول تا ۵۰ سانتی‌متر است.
  • هم‌محوری کفشک و قالب: بوش و میل‌راهنما باید طوری باشند که کفشک بدون لقی و بدون اصطکاک داخل خانه‌ها پایین و بالا برود.
  • مسیر خروج قطعه: پخ و شعاع لبه‌ها و جهت خروج قطعه از قالب، به‌خصوص در قالب ایستاده و خوابیدهٔ جدول.

عملیات حرارتی و صفحه‌های سایشی را چطور بپرسید؟

جملهٔ «قالب سخت‌کاری شده» به‌تنهایی چیزی نمی‌گوید. از سازنده بپرسید کدام نواحی (دیواره‌ها، هسته‌ها، لبهٔ کفشک) سخت‌کاری یا عملیات حرارتی شده‌اند، سطح تماس با بتن از چه ورقی است و آیا صفحه‌های سایشی و لاینرها جداگانه قابل تعویض‌اند یا با بدنه یکی شده‌اند. قالبی که بدنهٔ معمولی دارد اما سطوح پرسایشش از ورق مقاوم به سایش است و قابل تعویض است، معمولاً از قالبی که کلش از یک ورق ساخته شده، اقتصادی‌تر کار می‌کند. نوع مصالح خودتان را هم بگویید؛ سنگدانهٔ شکستهٔ تیز، دیواره را سریع‌تر از ماسهٔ گردگوشه می‌ساید و سازنده باید سخت‌کاری را بر همین اساس انتخاب کند.

دقت ابعادی و کنترل کیفیت

قالب خوب پیش از تحویل اندازه‌گیری ابعادی، تست مونتاژ و تطبیق با نقشهٔ تأییدشده را پشت سر می‌گذارد. در قالب آبرو، در صورت نیاز حتی ترایال بتن هم اجرا می‌شود. لبه‌ها هم باید پخ یا شعاع مناسب داشته باشند تا قطعه هنگام خروج و حمل لب‌پریدگی پیدا نکند.

قالب سفارشی: کی لازم است و چه اطلاعاتی بدهید؟

ساخت قالب بلوک، جدول، کفپوش و آبرو در طراحان همیشه سفارشی است؛ یعنی ابعاد قطعه، تعداد و شکل حفره‌ها، نوع لبه، طرح سطح و تعداد خانهٔ قالب طبق نقشه یا نمونهٔ شما تعیین می‌شود. قالب کفپوش طراحان برای دستگاه‌های داخلی و خارجی قابل ساخت است و در قالب‌های دیگر هم صفحهٔ نشیمن و نقاط اتصال بر اساس مدل دستگاه شما تنظیم می‌شود.

قالب سفارشی معمولاً در این موارد لازم می‌شود: دستگاهتان از برند دیگری است، قطعه‌ای با ابعاد غیرمعمول می‌خواهید، پروژهٔ عمرانی نقشهٔ مشخصی دارد (مثل آبرو یا کانیو با شیب و مقطع خاص)، یا می‌خواهید قطعه‌ای طرح‌دار و متمایز به بازار بدهید. برای دریافت پیشنهاد فنی و قیمت، این اطلاعات را آماده کنید:

  • نقشه یا نمونهٔ قطعه: طول، عرض، ارتفاع، حفره‌ها و نوع لبه
  • مدل و برند دستگاه و اگر دستگاه سفارشی است، ابعاد قالب‌گیر آن
  • طرح سطح: صاف، نمادار یا طرح‌دار
  • تیراژ هدف روزانه یا ماهانه
  • در قطعات عمرانی: کلاس بارگذاری، روش اجرا و ملحقاتی مثل درپوش یا قطعهٔ گوشه

نگهداری قالب بتنی؛ کارهایی که عمر قالب را بیشتر می‌کند

خیلی از قالب‌ها نه به‌خاطر ساخت، بلکه به‌خاطر نگهداری نادرست زودتر از موعد فرسوده می‌شوند. این عادت‌های ساده تفاوت بزرگی ایجاد می‌کنند.

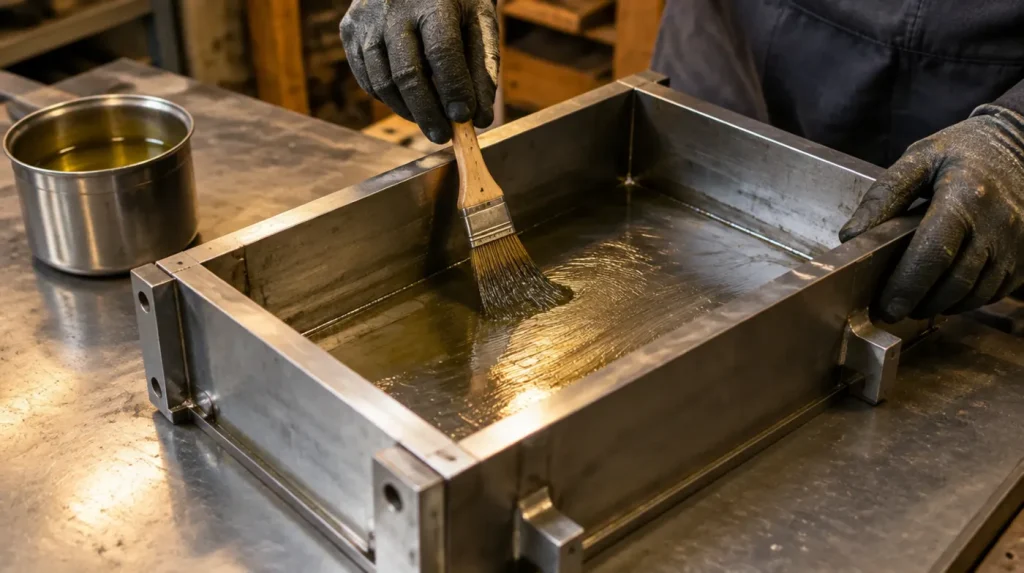

روغن‌کاری داخل یک قالب فولادی ساده با قلم‌مو در کارگاه

تمیزکاری بعد از هر شیفت

بتنی که روی دیواره‌ها، هسته‌ها و کفشک می‌ماند، اگر سفت شود، کندنش سخت است و سطح قطعه‌های بعدی را خراب می‌کند. قالب را در پایان هر شیفت، پیش از سخت شدن ملات، با برس، کاردک غیرفلزی یا آب تمیز کنید. از کوبیدن چکش روی قالب برای کندن بتن خشک‌شده خودداری کنید؛ این کار هم دیواره را فرو می‌برد و هم هم‌ترازی را به هم می‌زند.

روغن قالب در جای درست

در قالب‌هایی که بتن روان‌تر در آن ریخته می‌شود و قطعه مدتی داخل قالب می‌ماند (مثل قالب‌های پلاستیکی و پلیمری میز ویبره یا قالب آبرو در بتن‌ریزی پیش‌ساخته و درجا)، معمولاً از روغن قالب یا مادهٔ رهاساز استفاده می‌شود. یک لایهٔ نازک و یکنواخت کافی است؛ روغن اضافه ممکن است روی سطح قطعه لک بیندازد و حفره‌های ریز سطحی ایجاد کند. از روغن مخصوص قالب و متناسب با جنس قالب (فولاد یا پلاستیک) استفاده کنید، نه روغن سوخته که سطح قطعه را لکه‌دار می‌کند. در قالب‌های دستگاه پرس و ویبره که قطعه بلافاصله خارج می‌شود، تمیز و سالم نگه داشتن سطح قالب مهم‌تر از روغن‌کاری است؛ برای مثال قالب بلوک دیواری و قالب کفپوش طراحان پوشش ضدچسبندگی دارند.

گریس‌کاری و بازدید دوره‌ای

بوش‌ها و میل‌راهنماها را طبق برنامه گریس‌کاری کنید. هر چند وقت یک‌بار، پیچ‌ها و اتصالات قالب به دستگاه را بازدید کنید؛ ویبرهٔ مداوم ممکن است پیچ‌ها را شل کند و قالب شل، ابعاد قطعه را به هم می‌ریزد. جوش‌ها را از نظر ترک بررسی کنید و سایش دیواره‌ها را با کولیس یا اندازه‌گیری یک قطعهٔ نمونه بسنجید.

انبارداری درست

قالبی که استفاده نمی‌شود را تمیز و خشک کنید، سطوح فولادی را با یک لایهٔ نازک روغن ضدزنگ بپوشانید و در جای سرپوشیده و روی سطح صاف نگه دارید. قالب پلاستیکی را از آفتاب مستقیم دور نگه دارید و روی هم فشرده نچینید تا تغییر شکل ندهد.

نگهداری شابلون پلاستیکی و لاستیکی

شابلون‌ها فرسایش فولادی ندارند، اما زودتر تغییر شکل می‌دهند و ترک برمی‌دارند. قطعه را پیش از سفت شدن کامل و با ضربهٔ ملایم از پشت قالب جدا کنید، نه با اهرم فلزی از لبه. قالب را بلافاصله بشویید، از حلّال‌های قوی و روغن سوخته دور نگه دارید و قالب‌های تاب‌برداشته را کنار بگذارید؛ قطعه‌ای که از قالب کج بیرون بیاید، در فرش کف هم کج می‌نشیند.

نشانه‌هایی که قالب نیاز به تعمیر یا تعویض دارد

قالب به‌تدریج فرسوده می‌شود و معمولاً قطعه‌ها زودتر از خود قالب این را نشان می‌دهند. اگر این علائم را دیدید، وقت بازدید جدی است:

  • اختلاف ارتفاع یا ابعاد قطعه‌ها: اگر بلوک‌های یک ردیف هم‌اندازه نیستند و مشکل از ملات یا تنظیم دستگاه نیست، احتمالاً دیواره‌ها ساییده شده یا کفشک لق شده است.
  • پلیسه و زائده در لبه‌ها: فاصلهٔ بین کفشک و دیوارهٔ قالب زیاد شده و ملات از آن بیرون می‌زند.
  • لب‌پریدگی و گیرکردن قطعه: سطح قالب زبر شده یا پخ لبه‌ها از بین رفته است.
  • لقی و صدای غیرعادی: بوش‌ها و راهنماها فرسوده‌اند.
  • ترک در جوش‌ها یا تاب برداشتن بدنه: معمولاً نیاز به تعمیر اساسی یا تعویض دارد.
  • ضایعات بیشتر از قبل: اگر با همان طرح اختلاط و همان اپراتور، قطعات معیوب بیشتر شده، احتمالاً مشکل از قالب است.

در بسیاری از موارد، تعویض بوش، لاینر یا کفشک کافی است و نیازی به خرید قالب کامل نیست. اما اگر بدنه تاب برداشته یا دیواره‌ها از حد مجاز ساییده شده‌اند، تعمیر پی‌درپی معمولاً از تعویض گران‌تر تمام می‌شود.

چک‌لیست خرید قالب بتنی

پیش از خرید قالب سیمانی این سؤال‌ها را از خودتان و فروشنده بپرسید:

  1. قالب دقیقاً برای کدام دستگاه و کدام مدل طراحی می‌شود؟ صفحهٔ نشیمن و نقاط اتصال با دستگاه من تطبیق داده می‌شود؟
  2. جنس فولاد بدنه و سطوح داخلی چیست و کدام نواحی سخت‌کاری یا عملیات حرارتی می‌شوند؟
  3. قطعات عملکردی با لیزر بریده می‌شوند یا هوابرش؟ نواحی حساس ماشین‌کاری می‌شوند؟
  4. قالب یک‌تکه است یا چندتکهٔ جوشی؟ (مخصوصاً در کفپوش)
  5. تعداد خانهٔ قالب با تیراژ هدف و ظرفیت دستگاه من جور است؟
  6. بوش، لاینر و کفشک قابل‌تعویض‌اند و قطعه یدکی‌شان در دسترس است؟
  7. پیش از تحویل، کنترل ابعادی و تست مونتاژ انجام می‌شود؟
  8. زمان ساخت و تحویل چقدر است؟

یک توصیهٔ عملی: قالب را جدا از دستگاه نبینید. اگر هنوز دستگاه نخریده‌اید، اول نوع محصول و تیراژ را مشخص کنید، بعد دستگاه و قالب را با هم انتخاب کنید.

سؤالات متداول

قالب سیمانی با قالب بتنی و شابلون فرق دارد؟

در بازار ایران «قالب سیمانی» و «قالب بتنی» برای یک چیز به کار می‌روند: قالبی که قطعهٔ بتنی در آن شکل می‌گیرد. اما زیر این اسم سه ابزار متفاوت هست: شابلون پلاستیکی و لاستیکی برای تولید دستی، قالب‌بندی (فرمورک) برای بتن‌ریزی درجا، و قالب فولادی برای دستگاه بلوک‌زن، جدول‌زن و کفپوش‌زن.

قالب فولادی بهتر است یا پلاستیکی؟

بستگی به روش تولید دارد. قالب فولادی برای دستگاه پرس و ویبره و تیراژ بالا ساخته شده است و قطعه بلافاصله از آن خارج می‌شود. قالب پلاستیکی یا پلیمری برای میز ویبره، قطعات تزئینی و تیراژ کم مناسب‌تر است و سرمایهٔ اولیهٔ کمتری می‌خواهد، اما نیروی کار بیشتری لازم دارد.

برای دستگاه برند دیگری هم قالب ساخته می‌شود؟

بله. قالب‌های طراحان بر اساس مشخصات دستگاه مشتری طراحی می‌شوند و مثلاً قالب کفپوش برای دستگاه‌های داخلی و خارجی ساخته می‌شود. کافی است مدل دستگاه، نوع ویبره و ابعاد پالت یا قالب‌گیر آن را اعلام کنید.

عمر یک قالب بتنی چقدر است؟

عدد ثابتی نمی‌شود گفت. عمر قالب به جنس فولاد، سخت‌کاری نواحی پرسایش، نوع مصالح (سنگدانهٔ تیز سریع‌تر می‌ساید)، تیراژ و کیفیت نگهداری بستگی دارد. قالبی که قطعات سایشی‌اش قابل‌تعویض است، عمر اقتصادی بیشتری دارد.

قیمت قالب بتنی به چه عواملی بستگی دارد؟

ابعاد و پیچیدگی قطعه، تعداد حفره‌ها و تعداد خانهٔ قالب، نوع فولاد و عملیات حرارتی، روش ساخت (یک‌تکه یا چندتکه، لیزر و CNC) و سازگاری با دستگاه. چون قیمت فولاد مدام تغییر می‌کند، برای قیمت روز باید استعلام بگیرید.

جمع‌بندی

قالب بتنی مستقیم روی کیفیت و یکنواختی محصول شما اثر می‌گذارد. قالبی را انتخاب کنید که با دستگاه و محصولتان هماهنگ باشد، فولاد و سخت‌کاری مناسب داشته باشد، قطعات سایشی‌اش قابل‌تعویض باشد و پیش از تحویل کنترل ابعادی شده باشد. بعد هم با تمیزکاری روزانه و بازدید دوره‌ای، عمرش را حفظ کنید.

اگر نقشه یا نمونهٔ قطعه‌ای دارید یا نمی‌دانید کدام قالب به دستگاهتان می‌خورد، مشخصات را برای کارشناسان ماشین‌سازی طراحان بفرستید یا با شمارهٔ ۰۹۱۴۵۸۴۱۹۱۴ تماس بگیرید تا پیشنهاد فنی و قیمت روز را دریافت کنید.
